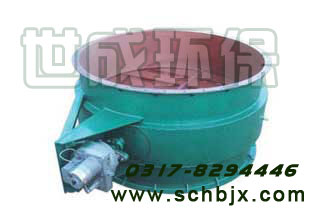

通風蝶閥可作為通風除塵管路雙向啟閉及調節裝置,適用于冶金、礦山、水泥、化工、發電等行業的通風除塵及環境保護系統之中。本閥為鋼板焊接,長度短、重量輕、結構簡單、使用維修方便、電動可實現現場操作和遠距離控制。本閥為非密封型閥門。
電源 380VAC / 3相 / 50Hz ,
220VAC / 單相 / 50Hz
輸出轉矩 100~12000 Nm
輸出轉速 7.5~30 S/90deg
行程范圍 90°±10°
防護等級 IP67(GB4028-84)
防爆等級 ExdIIBT4(GB3836.1-84,GB3836.2-84)
環境溫度 - 30 ~ + 70 °C
提供機型 基本型 (配備電機、行程和轉矩開關等)
整體開關型 (基本型上增加一體式電氣控制箱,提供電機起動、保護及開關量信號的輸入/輸出)
整體調節型 (在開關型上增加伺服操作單元,處理4~20mA信號的輸入/輸出)
基本型產品可選購現場操作按鈕盒,提供現場開/關閥門的操作按鈕(無源觸點)
可選購VPT閥門位置變送器可以4~20mADC信號連續傳送閥門開啟程度的百分比
可選IP68防護等級外殼
各機型產品均可選ExdIIBT4防爆外殼型式
